ピタッとアーム　取付金具
【　垂直面（壁などへ）取付　】

解説

ピタッとアームを壁など垂直面に取付けるには、壁用取付金具を使用します。取り付け部の十分な強度、ベッドからの距離などにより状況によっては最適ではない場合が有ります予めご確認ください。→アームの動く範囲について

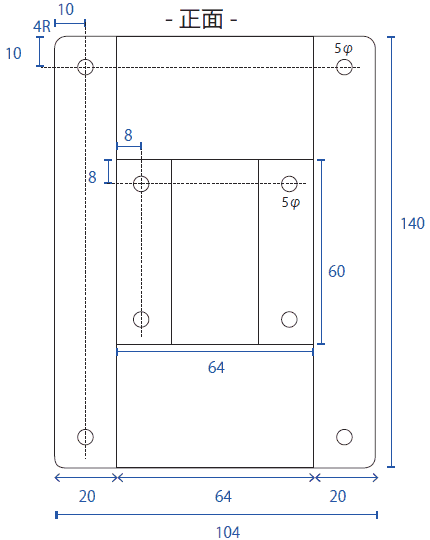

垂直面用取付金具　各部寸法

取付金具の正面からの図面寸法です。他面など図面の詳細は【PDFファイル：垂直面用　取付金具図面】をご参照ください。

取り付け手順

• �@４箇所のネジ穴に（５M３０）の木ネジにて取り付け先壁へしっかり固定します。
• �Aアームを差し込む前に横側のネジを緩め外します。（※上図参照）

• �Bそのあと、ピタッとアームを取付金具の穴に奥まで入れる。
• �Cアームが奥まで入っているか確認し、�Aで外したネジをもう一度締め入れます。
• �Dネジを締めることで、アームの抜け防止となります。取付金具への取付は以上です。

※掲載用の取り付け方法の一例です。納入先の状況に合わせてご案内いたします。

最小設置スペースについて

設置した状態で、起き上がる際などテレビ未使用時に最小スペースにしたい場合の案内・寸法図です。

この図の通り、設置面から奥行330 〜 350× 高さ900 を最小限として想定下さい。畳む＆伸ばす動きでのベッドや周辺物への干渉や、アームや配線への負担を考慮し、さらにスペースに余裕があれば尚良いです。

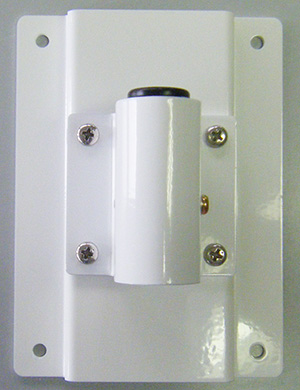

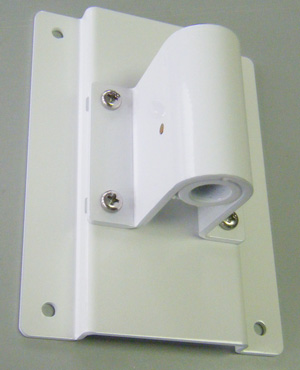

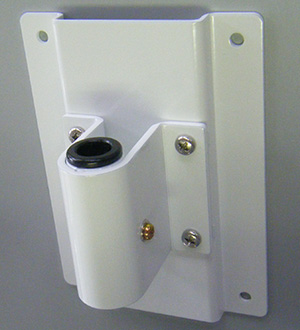

各アングル写真
