ピタッとアーム12インチ液晶テレビ
外付けBSチューナー+ハンドル(持ち手)セット

LG-1200-BTF(BS+H)

本ページの内容は旧情報です

旧 ピタッとアーム(型番末尾が“-BTF”のもの)当時の情報です。
現行の新ピタッとアーム(型番末尾が“-CTF”のもの)同タイプの取付方法も形状が異なる、対応終了しているものがございます。対応のご案内を参照ください。

(2014.10記)

商品全体イメージ

ベッドで寝ながらの姿勢でテレビを見られる、
ピタッとアーム式9インチ液晶テレビの標準セット内容に加えて。
外付けチューナーで“地デジ/BS放送”も視聴可能にした製品タイプです。

ピタッとアーム式液晶テレビについて

片手でスーッと動き、好きな位置で手を離すとピタッと止まるフレキシブルなアームです。

病院や介護などベッドでの時間が長い方の場合ベッドからテレビを見る時には一定のテレビの方向しか見ることが出来ず、寝返りや、横を向くため無理な姿勢をとる必要がありました。

アーム式液晶テレビではテレビ側を見やすい位置へ動し、
寝返りも出来るため快適にテレビを見ていただけます。

丈夫なアームですので、ライフグリーンのアーム式液晶テレビ最上位タイプといえます。

セット内容/接続方法解説

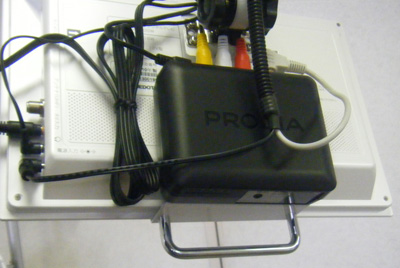

ピタッとアーム12インチ液晶テレビの標準セットに加えて、テレビの裏側にBSチューナーをくっつけてAVケーブルで配線します。これまでの、アーム使用感覚のまま、地デジ/BS放送を楽しんでいただけるようになります。

加えて、テレビ下部よりハンドル(持ち手)も追加されていますので扱いやすくなっております。

主なセット内容

取付方法(主にはホルダーもしくはクランプ)は別途導入先の状況やご希望に合わせてたものを用意いたします。まずはご相談いただければ幸いです。※楽天店は同梱した価格となっています。

そのほかベッドへ設置して見られる必要最小限の内容は同梱しています。


接続方法1(地デジもBS放送も外部チューナーで観る場合)

アームから沿って配線しているアンテナを外付け地デジ/BSチューナーへ接続します。BSチューナー側だけの操作で地デジBS放送を切り替えて観ることができます。テレビ側は常にAV入力モードでご使用ください。


接続方法2(地デジはテレビ本体側、BS放送は外部チューナーで観る場合)

アームから沿って配線しているアンテナを地デジ/BS分波器を介して地デジ・BSのアンテナに分けます。BS側を外付けチューナーに地デジ側をテレビ本体に接続します。テレビ本体側で地デジ選曲等行うことができます。BSをご覧の際はテレビをAV入力モードにしてBSチューナーを操作してください。

12インチ液晶テレビの仕様

受信機型サイズ 12V 型
LEDバックライト採用
画面サイズ 25.6×14.4×29.4 cm(幅×高さ×対角)
画面画素数 1366×768 画素(水平×垂直)
ハイビジョン, WXGA
放送方式 UHF : 13ch〜62ch(ISDB-T 地上デジタル放送)
外形寸法 312×203×33 mm(幅×高さ×奥行)
※本体設置面積は312×105 mm
本体質量 約0.92 kg
電源 入力 : AC 100〜240V 50/60Hz
出力 : DC 9V 1.6A
※専用ACアダプターを付属
消費電力
  • 最大時 : 約16 W
  • 通常視聴時 : 約13 W(弊社実測値)
  • 待機時 : 約0.56 W
年間消費電力量 約24 kWh/年
スピーカー出力 1.5 W×2
入出力端子
  • AV入力(コンポジット)×1
  • ヘッドホン出力×1
  • アンテナ入力(F型、インピーダンス75Ω)×1
  • 電源入力×1
  • B-CASカードスロット×1

セット内容の「外付けBSチューナー」について

幅117mm×幅91.3mm×高さ38mm(突起部含まず)の手のひらサイズで置き場所にも困りません。
ごちゃごちゃしがちなテレビ周りのスペースも、気にすることなく設置できます。

BSチューナー部 リモコン 対応放送

視認性に優れた大きな文字と見やすいボタン。

シンプルで使いやすく、より快適な操作感をお届けします。

チューナーの操作だけでなく、多くのテレビメーカーのリモコンコードに対応しており、テレビの音量調節、電源ON/OFF、入力切り換えなどの操作も付属のリモコンで簡単操作できます。


“株式会社ピクセラ製の地上/BSデジタルチューナー「PRD-BT205」”を
現在、外付けBSチューナーとしてセットに含んでいます。


外付けチューナー画質について

なお外付けチューナーからアーム式テレビへはコンポジット映像信号(RCA端子)で接続します。
コンポジット映像信号は数値的にはBS/地上デジタル放送本来の画質より低くなります。

7インチ〜12インチ程度の小型サイズのため気にならない画質を得られるとしておりますが、
直接テレビ側へアンテナ接続した場合と比べ見た目にも劣を感じる可能性があります。

リモコン操作について

BSチューナーセットでは、チャンネル切り替え・モード切り替えなど主なテレビ操作は外付けBSチューナー側を操作いたします。BSチューナーのリモコンを使用し、外付けBSチューナー(リモコン受光部)はテレビ裏側に設置されていますので、ほぼ、従来通りの操作感覚でアーム式テレビを使用いただけます。

リモコン受光部の位置

チューナーの正面(リモコン受光部)はテレビの裏側、下を向いています。リモコンの反応が鈍いと思われる場合は、リモコンをテレビ下側へ向ける感じ(図リモコン反応範囲参照)で操作すればスムーズな反応を致します。


赤外線リモコン操作について

本セットの場合通常、「テレビ用リモコン(テレビ電源・音量操作など)」「地上デジタル放送チューナー用リモコン(チャンネル切り替えなど)」の二つが必要になります。紛失や保管スペースの節約を考え、二つのリモコンの信号を一つの学習リモコンへ登録した物も用意出来ます。(各リモコン信号はそれぞれの対応する機器へ向けて使用します)AV−R940N

詳しくはこちら→外付けBS チューナー+ハンドルセット用『設定済み学習リモコンの使用方法解説』

ピタッとアーム式液晶テレビベッドへの取付方法

介護・病院に最適ピタッとアーム式テレビをベッドへ設置する方法は、利用者の状況やベッドの種類に合わせていくつかの方法を用意しています。
