ピタッとアームをベッドに取付部分(クランプ)を
より頑丈に設置する為の補強金具について

ピタッとアームを横方向に取り付ける場合には、ベッドヘッド(取り付け部分)のサイズに合わせてより頑丈にアームを取り付ける補強金具を用意しています。

ご購入をご検討のお客様は、詳しいベッド寸法を弊社にお知らせ下さいませ。お客様に合わせた該当する補強金具を同梱させていただきます。よりお客様の環境にあった取付方法をご提案するため、場合により当ページで紹介している金具以外となります。

←「ピタッとアーム用ユニバーサルクランプについて」へ戻る
ユニバーサルクランプ
ベッドヘッド
部分のサイズ
サイズのイメージ 使用する
補助金具
該当する
パラマウントベッド
一例
取り付け説明
詳細

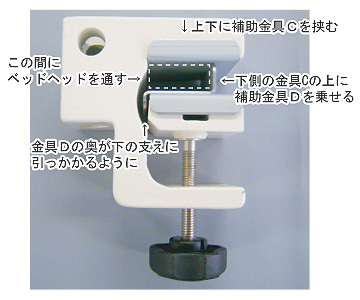

横31mm
×
縦15mm
補助金具C

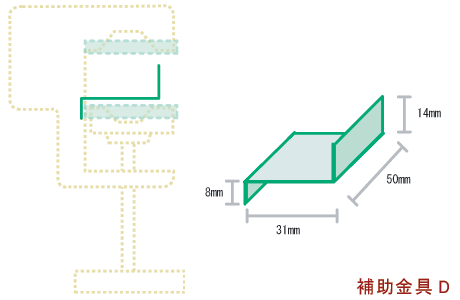

補助金具D
  • KA-827
  • KA-8380A
  • KA-8382A
31mm×15mm
補助金具説明書
[ PDF /写真 ]

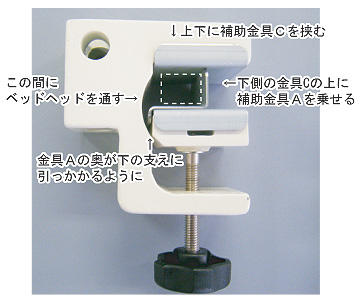

横25mm
×
縦25mm
補助金具C

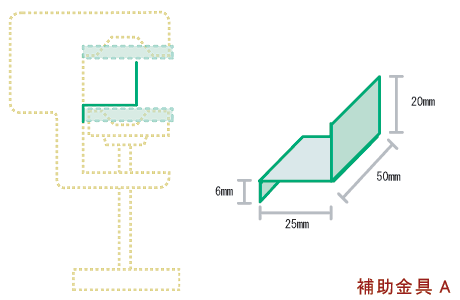

補助金具A
  • KA-59220B
  • KA-59120B
  • KA-53220B
  • KA-53120B
  • KA-504B
  • KA-503B
25mm×25mm
補助金具説明書
[ PDF / 写真 ]

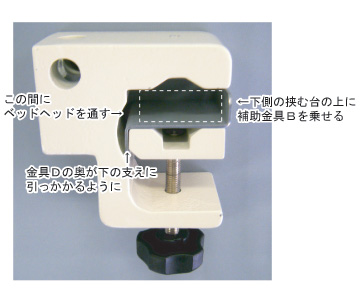

横41mm
×
縦16mm
補助金具C
補助金具B
  • KA-830A
  • KA-830
  • KA-840
  • KA-59220A
  • KA-59120A
  • KA-504F
41mm×16mm
補助金具説明書
[ newPDF / [A]PDF / [B]PDF
/ 写真 ]
