９インチ取付金具を新方式に取り替える手順

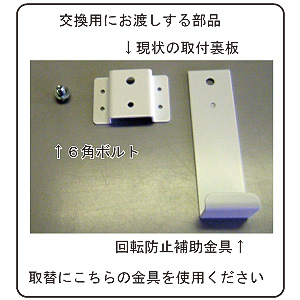

取替用の部品を１台に付き３点をお渡し致します。

• ６角ボルト
• 取替用の取付裏板
• 回転防止補助金具

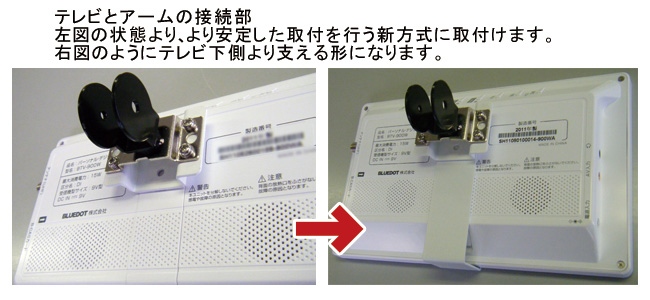

取付金具は、取替前の状態に似た金具を使用していますが、お渡しするこちらの金具に入れ替えて下さい。

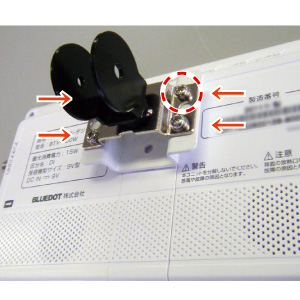

�@ ４箇所のネジを外す

テレビをアームから外した状態。
矢印の箇所４つのネジを緩め外します。

�A 六角ボルト

４つのネジを外し、次に、その下の六角ボルトを１０ミリのレンチで緩め外します。

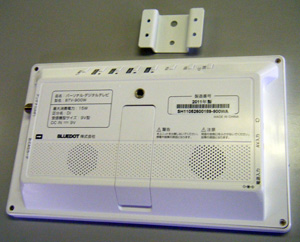

�B 金具をテレビから外す

テレビ裏側から、取付金具を外します。テレビと金具の間には、強めの粘着テープも付いている為、端より引っ張り剥がします。
金具を外したあと、テレビ側に粘着テープの一部が残る場合があります。残ったテープもはがしてください。

�C 回転防止補助金具をはめる

交換用の「回転防止補助金具」をテレビ裏側に写真のようにはめます。
テレビ側の取付穴と金具側の穴を重ねテレビ下部から支えるように金具をはめます。
次項目の金具と合せて位置を合わせます。

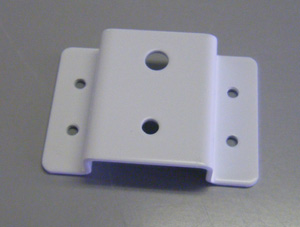

�D 「現状の取付裏板」をはめる

交換用の「現状の取付裏板」金具を写真の位置にはめます。
２箇所の穴の位置が合うようにします。
上側の大きい穴（７φ）は金具の穴とテレビの取付け穴が貫通するように。
下側の小さい穴（４φ）は「回転防止補助金具」の突起にはまるように。

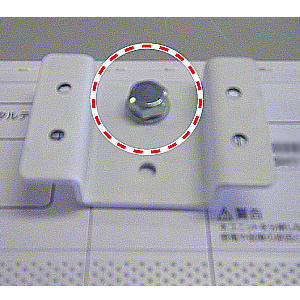

�E 六角ボルト

上側の穴に取替用とお渡しした
「六角ボルト」をはめてしっかり締めます

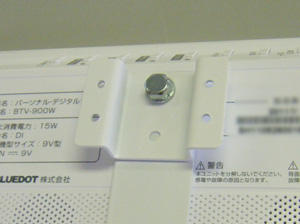

�F 完成

取付裏板の４つの穴に元使用していたネジで
アームの取り付け部を固定する。
